Für die City of Dreams in Manila wurde eine eigenständige Kinetische Skulptur konstruiert. Diese musste einem architektonischen, geschwungenen Gang folgen. Im Deckenaufbau darf die Konstruktion nicht zu sehen sein.

Die bewegten Elemente sind polierte Doppelscheiben. Die Doppelscheiben werden über Ihre spezielle Aufhängung nicht in Eigenrotation versetzt.

Besondere Herausforderung waren Daten und Energieversorgung unsichtbar im Gebäude zu ermöglichen.

Der Beitrag City of Dreams Manila erschien zuerst auf Ingenieurbüro Heinz Bayer.

Mit den Erfahrungen aus der Rain Kinetic – Changi Terminal 1 – wurde für Terminal 4 eine noch größere Kinetik entworfen. Dies bestand aus beleuchteten, großen bewegten „Cloud“ Elementen.

Haupt-Herausforderung war, dass eine Redundanz der Aufhängung, Sicherheitbremsen, eine sichere Überwachung, und mechanisch eine 10 – fache Sicherheit erzielt werden, was bei den Seilen wiederum herausfordernd war, da dies zusätzlich zur Energie auch noch Daten übertragen mussten.

Link MKTengineering (Hersteller): Pedalclouds

Link ArtCom (Design): Petalclouds

Der Beitrag Changi Terminal 4 – Pedalclouds erschien zuerst auf Ingenieurbüro Heinz Bayer.

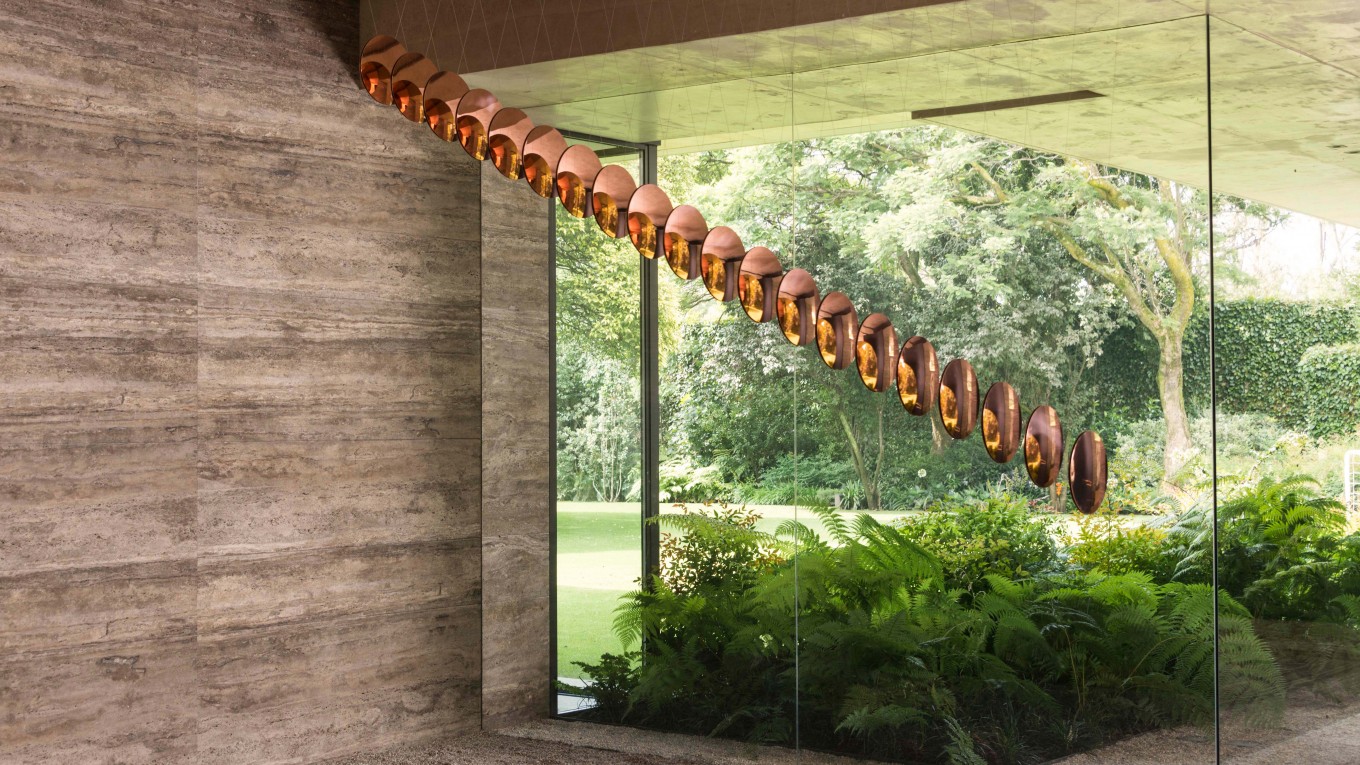

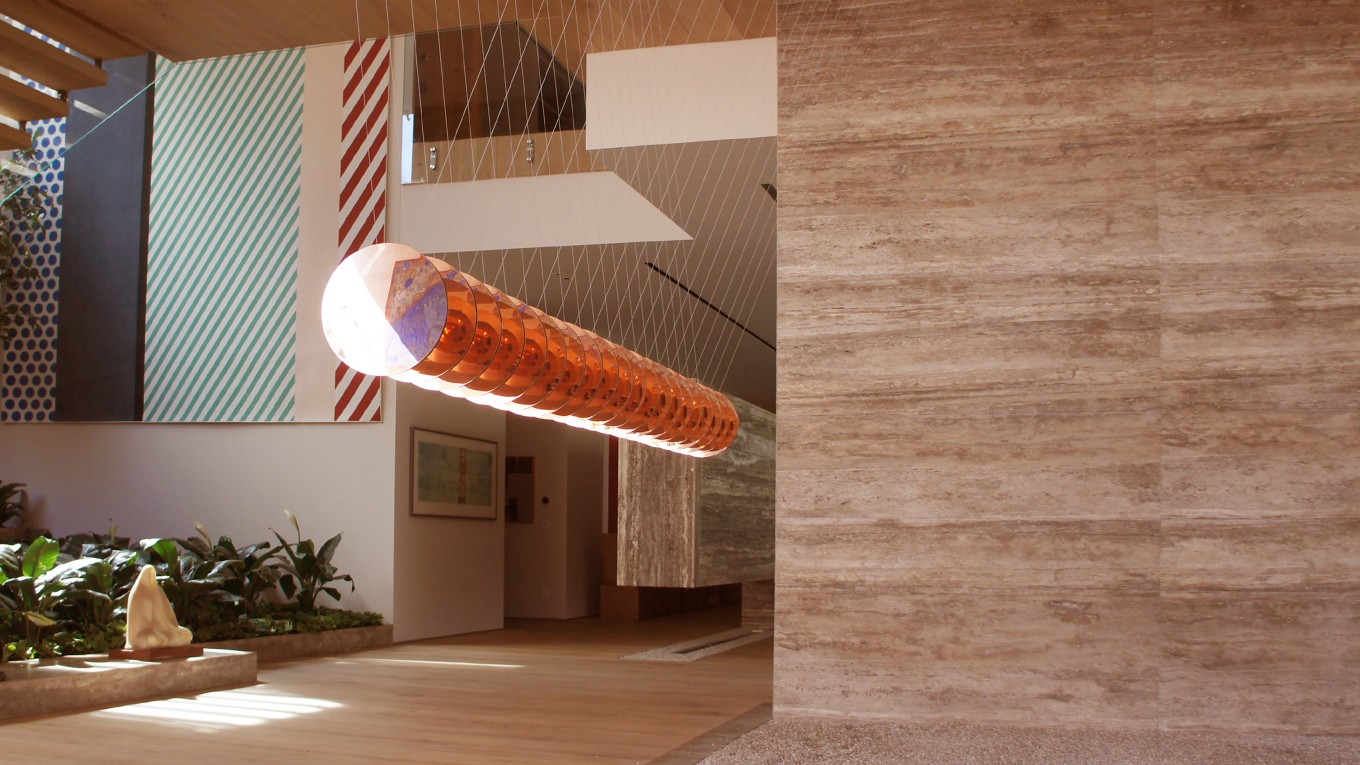

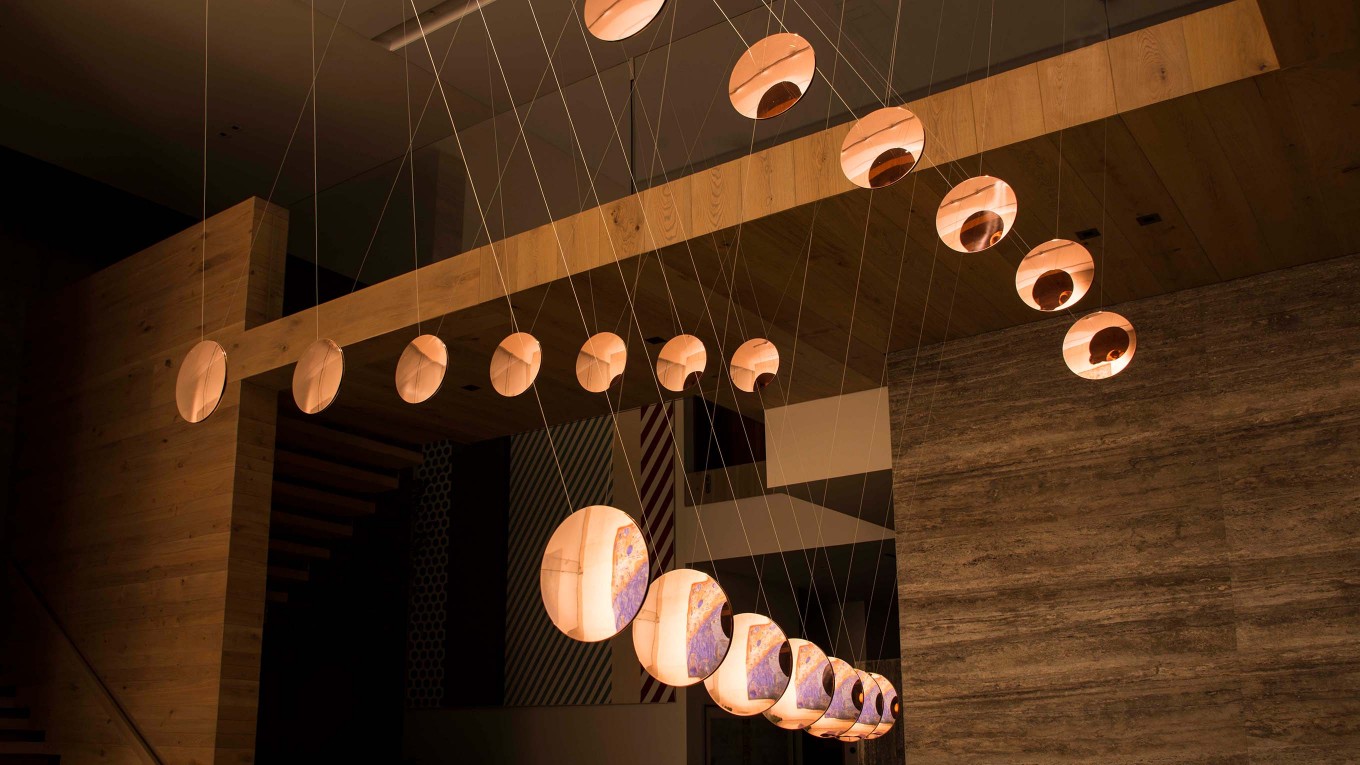

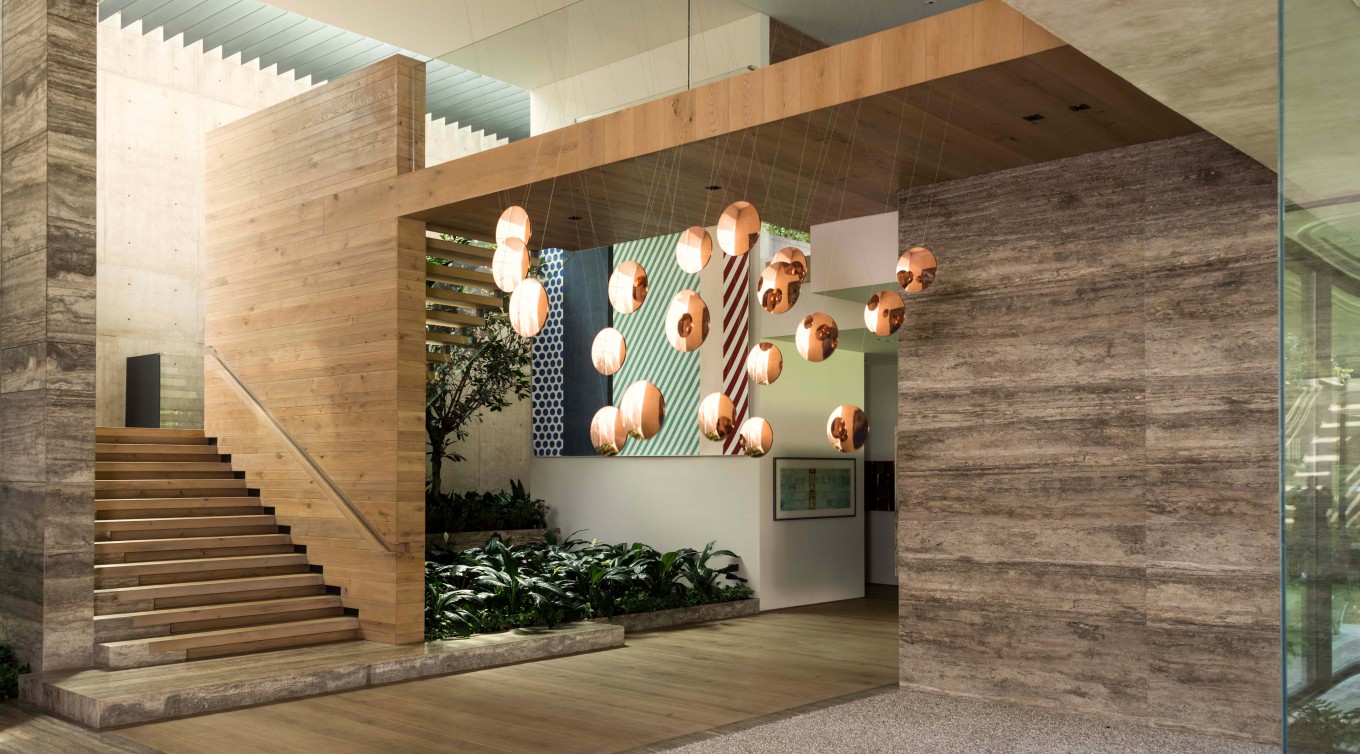

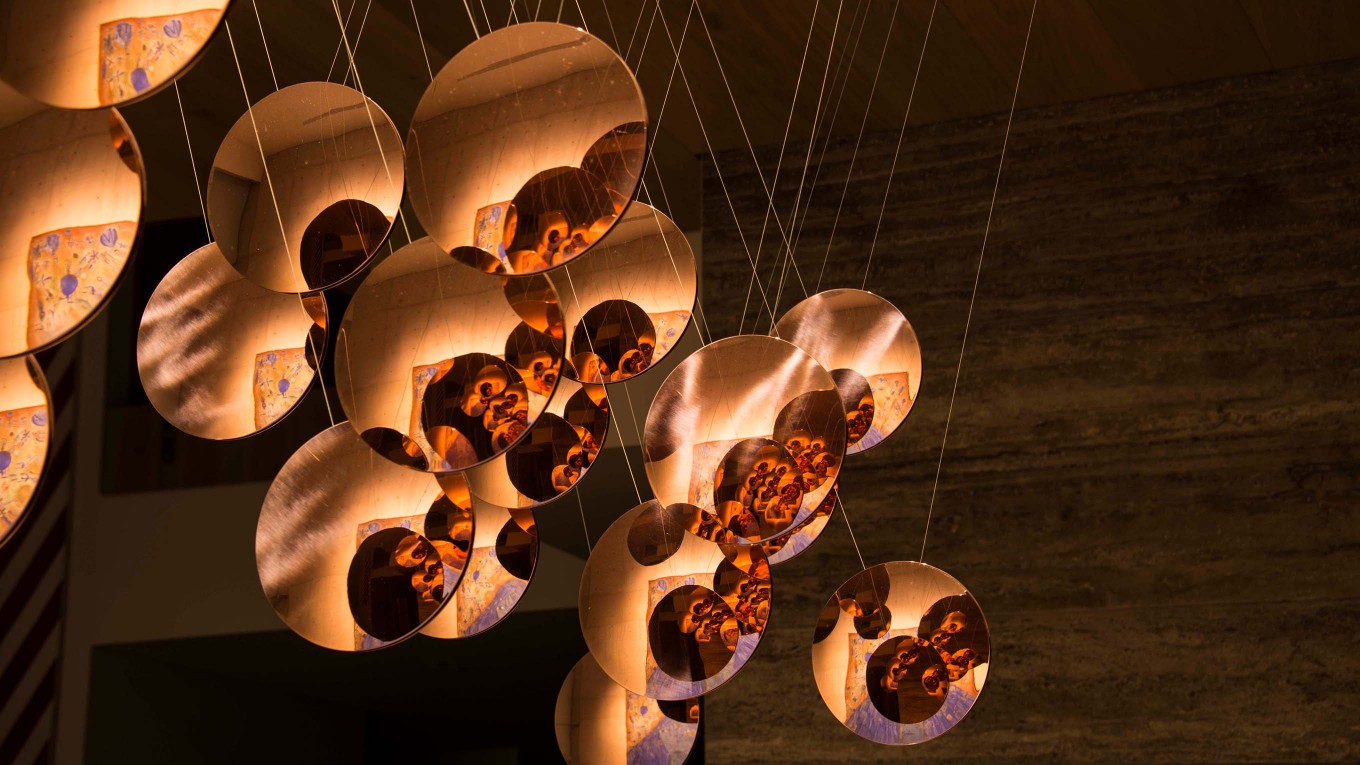

Casa V Pendulum ist eine kleinere Kinetik Installation für ein Privathaus einer Kunstsammlerin in Mexico.

Link ArtCom: Casa V Pendulum

Der Beitrag Casa V Pendulum, Mexico erschien zuerst auf Ingenieurbüro Heinz Bayer.

Aufgbenstellung war es ein übergroßes „Pendel“ zu entwerfen, welches eine hochauflösende, runde Bildschirmeineheit mit 3 m Durchmesser beinhaltet. Die Präzision der motorisch beweglichen Seilaufhängung war ausschlaggeben, da das projizierte Bild den Eindruck einer bewegten Lupe vor einem Gemälde hervorrufen musste. Das Gemälde war die Schule von Athen vom berühmten Künstler Rafael.

Eine der Hauptaufgaben, war die Entwicklung von speziellen Seilen und Seilwinden, welche getrennt Energie und Daten übertragen mussten, sowie für die Anwendung im Bühnenwesen mit 10-facher Sicherheit erlaubt waren.

Jegliche Art von Schwingung aus den Seilantrieben musste ebenfalls durch geeignete Entkopplung ausgeschlossen werden.

Video: 2015 Roche – Raffaels Pendulum – Schule von Athen 02

Video: 2015 Roche – Raffaels Pendulum – Schule von Athen 01

Der Beitrag Roche – Rafaels Pendulum erschien zuerst auf Ingenieurbüro Heinz Bayer.

Für das Archäologische Landesmuseum in Chemnitz sollte eine bewegte Skulptur über mehrere Geschosse erstellt werden, welche die Landesgeschichte des Landes Sachsen in verschiedensten Aspekten darstellen kann.

Die verschiedenen bewegten Elemten stellten in der Gesamtheit den geographischen Umris des Landes Sachsen dar.

Haupt Herausforderung war die Integration im alten „Schocken“ Gebäude, dessen Deckenstruktur aus hohlen Betonträgern mit begrenzter Belastung bestand. Somit durfte dort keine Kraft eingeleitet werden. Zur Wartung musste zusätzlich  die gesamte Technik auf den Boden abgelassen werden können. Dabei mussten alle Daten- und Energiverbindungen erhalten bleiben, da sonst die Anlage nicht getestet werden konnte.

Link MKTengineering mit Video: Sachsenskulptur

Der Beitrag Sachsenskulptur erschien zuerst auf Ingenieurbüro Heinz Bayer.

Link MKT engineering: Anamorphic Logos

Für die Deutsche Bank Doppeltürme in Frankfurt galt es im 1. OG eine bewegte Installation zu konstruieren, welche in verschiedenen Stellungen und Ansichten das DB Logo im Raum darstellt.

Hauptthema war, dass der geplante Installationsort genau auf der Trennkante der beiden Türme ausgewählt wurde. Eine entwickelte Entkopplung der „Maschine“ von den 2 Gebäuden ermöglichte einen ungestörten Betrieb der späteren, störungsempfindlichen Installation.

Die Kinetik war Teil der Anamorphic Mirror Installation von ArtCom.
Link ArtCom: Anamorpic Mirror

Der Beitrag Deutsche Bank – Anamorphic Logos erschien zuerst auf Ingenieurbüro Heinz Bayer.

Projektdatum: 2011

Für das Terminal 1 im Changi Airport in Singapore wurde eine Kinetik mit „Regentropfen“ designed und entwickelt. Hier galt es die statischen Anfordeungen an das alte, umgebaute Terminal 1 umzusetzen, da beim Umbau viele bestehende Stützen entfernt wurden.

Die bewegten Regentropfen wurden mit 32 x 38 = 1216 motorischen Seilwinden dargestellt. Hitzeeintrag, Datenwege, Energiezufuhr sowie ein Maintenance Konzept galt es zu entwickeln. Die landesspezifischen Bauvorschriften mit Vorgaben zur Erdbebensicherheit galt es ebenso zu berücksichtigen wie ein ausgefeiltes Montagekonzept.

Der Beitrag Rain Kinetic Singapore erschien zuerst auf Ingenieurbüro Heinz Bayer.

Für das neue OTTOBOCK Firmencenter am Potsdamer Platz in Berlin sollte eine kinetische Installation entwickelt werden, bei der in Bildschirmen gezeigte Hände die Verbindungsachsen der Bildschirme greifen und bewegen.

Die gesamte Antriebs- und Aufhängungseinheit hängt zwischen 2 Säulen. Die Energie und Datenleitungen mussten unsichtbar bleiben.

Link ArtCom Website mit Video: Greifpendel

Der Beitrag Otto Bock – Greifpendel erschien zuerst auf Ingenieurbüro Heinz Bayer.

Für die Neueröffnung des BMW Museums in München wurde eine Kinetik mit Kugeln in Auftrag gegeben. Da sich in München direkt neben dem Museum das Presswerk befindet, ist die Gebäudestruktur nicht komplett in Ruhe. Die Erschütterungen mussten über eine Entkopplung der Maschinenstruktur zum Gebäude sichergestellt sein. Die Lösung den gesamten MAschinenrahmen auf Elastomerlagern lose zu lagern brachte das gewünschte Ergebnis, jedoch waren die Aushandlungen mit dem Prüfstatiker sehr zeitraubend.

Link ArtCom mit Video: BMW Museum Kinetische Skulptur

Der Beitrag BMW Museum – Kinetik erschien zuerst auf Ingenieurbüro Heinz Bayer.
